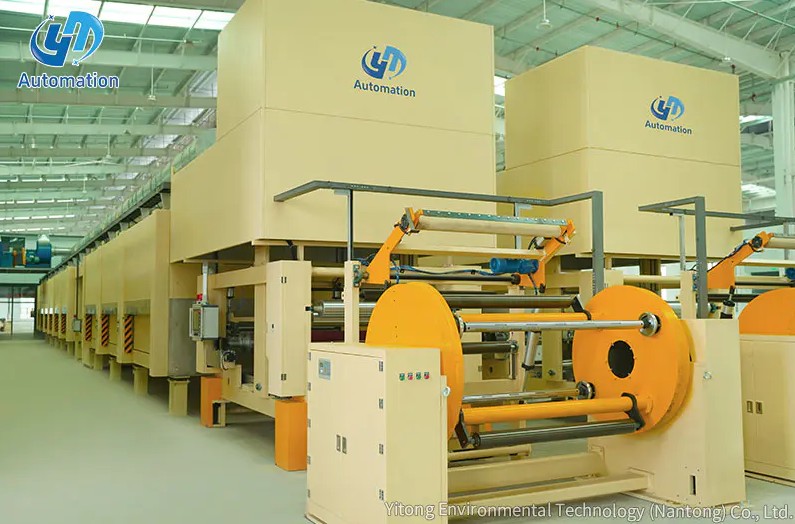

¿Qué es un desbobinador rotativo?

un desenrollador rotativo es una máquina de manipulación de bobinas que alimenta continuamente un rollo de material, como papel, película, lámina, tela o material no tejido, a un proceso posterior de conversión, impresión, recubrimiento o laminado a una velocidad y tensión controladas. Gira el rodillo principal a medida que se consume el material, manteniendo una alimentación de banda constante y constante sin interrupción. A diferencia de los soportes de desenrollado manuales o estáticos, un desenrollador giratorio integra control activo de tensión y, en configuraciones automatizadas, capacidad de empalme o cambio de rollo que permite que la producción continúe ininterrumpidamente cuando se agota un rollo. Es un equipo fundamental en cualquier línea de fabricación de banda continua.

Función principal: qué hace un desbobinador rotativo en una línea de producción

En cualquier proceso de fabricación basado en web, ya sea impresión, corte, laminación, recubrimiento, estampado o conversión, la materia prima llega en forma de rollo enrollado. El trabajo del desenrollador giratorio es convertir ese rollo enrollado en una banda plana en movimiento que viaja a la velocidad y tensión correctas hacia la sección de procesamiento de la máquina.

Las tres funciones principales que realiza un desenrollador giratorio son:

• Rotación de rollos: El desenrollador sostiene y gira el rollo principal, dispensando material a la velocidad requerida por el proceso posterior, ya sea unos pocos metros por minuto para trabajos lentos de precisión o 300 a 800 metros por minuto en la producción de papel o película de alta velocidad.
• Control de tensión: uns the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• Alineación web: Muchos desenrolladores rotativos incluyen un sistema de guía de banda lateral que corrige la posición de lado a lado de la banda a medida que se desenrolla, compensando las irregularidades del bobinado del rollo y evitando que la banda se salga de la ruta de procesamiento de la máquina.

Componentes estructurales de un desenrollador rotativo

un rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

Bastidor de la máquina y soporte del carrete

El marco es la base estructural del desenrollador y soporta todo el peso de un rollo principal cargado, que puede variar desde 200 kg a varias toneladas dependiendo del ancho del material y del diámetro del rollo. Los marcos de alta resistencia se fabrican a partir de placas de acero de alta resistencia (como acero estructural A3) soldadas en una sección de caja rígida o estructura de pórtico. La rigidez es crítica: la deflexión del marco bajo carga alteraría la geometría de la trayectoria del alma y causaría variaciones de tensión y errores de seguimiento.

El soporte del carrete, también llamado eje de desenrollado o conjunto de mandril, sostiene el núcleo del rollo principal y le transmite la fuerza de rotación. Los soportes tipo abrazadera de seguridad aseguran firmemente el núcleo del rollo durante la rotación a alta velocidad, evitando el deslizamiento axial o radial que podría provocar que el rollo caiga o se rompa la banda. un Eje de liberación de desplazamiento de Φ76 mm es un tamaño estándar común en aplicaciones de desenrollado de papel y películas, que coincide con el núcleo de papel de 76 mm (3 pulgadas) ampliamente utilizado en la industria de conversión. Los mandriles extensibles o las pinzas neumáticas sujetan el núcleo desde el interior, lo que permite cambios de bobina rápidos y seguros.

Sistema de control de tensión

El sistema de control de tensión es el subsistema técnicamente más sofisticado del desbobinador giratorio. Su propósito es mantener automáticamente la banda a un nivel de tensión preestablecido independientemente de los cambios en el diámetro del rodillo, la velocidad de la línea o la aceleración y desaceleración del proceso.

El control de la tensión se logra mediante uno o una combinación de los siguientes enfoques:

• Freno de partículas magnéticas: un slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• Accionamiento por servomotor: En configuraciones de desenrollado motorizado, un servomotor impulsa el eje de desenrollado en la dirección de desenrollado, controlando activamente el par y, por tanto, la tensión. Los sistemas servoaccionados responden más rápido a las perturbaciones de tensión y se utilizan en aplicaciones de alta velocidad y sensibles a la precisión, como la electrónica flexible y el embalaje farmacéutico.
• Retroalimentación de la celda de carga (transductor de fuerza): Las células de carga montadas en un rodillo bailarín o en rodillos locos fijos miden la tensión real de la banda en tiempo real. La señal de tensión se retroalimenta al controlador de freno o de transmisión, que ajusta la salida de par para mantener el punto de ajuste. Los sistemas de celdas de carga logran una precisión de control de tensión de ±1–3% del punto de ajuste bajo condiciones estables.
• Sistema de rodillos bailarines: un weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

Sistema de guía web

Los rollos principales nunca se enrollan con una uniformidad lateral perfecta: el desplazamiento de los bordes, el núcleo telescópico y la variación del ancho del material hacen que la banda se desplace lateralmente a medida que se desenrolla. Un sistema de guía de banda corrige esto detectando el borde de la banda o la posición de la línea central y moviendo el soporte de desenrollado o un rodillo de dirección para volver a centrar la banda. Los sensores de borde que utilizan tecnología ultrasónica, óptica o de detección de contraste detectan la posición de la banda con una precisión de ±0,1–0,5 mm , accionando actuadores que mantienen el registro durante todo el rollo.

Mecanismo de carga de rollos

Cargar un rollo principal pesado en el eje de desenrollado de forma segura y rápida es un requisito operativo crítico. Los mecanismos de carga de rollos varían desde simples sistemas de elevación manual con puntos de fijación de polipasto en el marco, pasando por mesas elevadoras hidráulicas o eléctricas que elevan el rollo hasta la altura del eje sin elevación manual, hasta cambiadores de rollo completamente automáticos que recogen rollos nuevos de los soportes del piso y los colocan en el eje bajo el control de la máquina. La elección del mecanismo de carga depende del peso del rollo, la frecuencia de cambio y el número de operadores disponibles.

Tipos de desbobinador giratorio: configuraciones de estación única versus configuraciones de torreta

Desenrolladores rotativos están disponibles en dos configuraciones fundamentales que difieren en su enfoque para el cambio de rollo: la transición de un rollo agotado al siguiente.

Desbobinador de estación única (posición única)

La configuración más sencilla sostiene un rollo a la vez. Cuando se agota el rollo, la línea debe detenerse, se retira el núcleo vacío, se carga un nuevo rollo y la banda se pasa manual o semiautomáticamente a través de la máquina antes de que se reanude la producción. Los desenrolladores de una sola estación tienen un costo más bajo, son más simples de mantener y son apropiados para operaciones donde el tiempo de cambio de rollo es aceptable en relación con la longitud del ciclo de producción, generalmente en líneas de velocidad más lenta, conversión de ciclos cortos o materiales demasiado delicados para el empalme aéreo.

Desbobinador de torreta (dúplex o multibobina)

un turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

Los desenrolladores de torreta permiten empalme de velocidad cero (la red se detiene brevemente en el punto de empalme mientras la línea sale de un acumulador) o empalme volador (el empalme se realiza a máxima velocidad mediante pestañas adhesivas en el nuevo núcleo del rollo). Los desenrolladores de torreta de empalme volante son esenciales en líneas de embalaje flexibles, películas y papel de alta velocidad donde cualquier parada produce desechos e interrumpe los procesos posteriores que no pueden tolerar la interrupción.

Especificaciones técnicas clave de un desbobinador rotativo

Al especificar un desenrollador giratorio para una aplicación particular, se deben definir los siguientes parámetros para garantizar que la máquina tenga el tamaño y la configuración correctos:

Industrias y aplicaciones donde los desbobinadores rotativos son esenciales

Los desenrolladores rotativos están presentes siempre que un rollo de material enrollado sea el punto de partida de un proceso continuo de fabricación o conversión. La gama de industrias y aplicaciones específicas es amplia:

• Fabricación de papel y tisú: Desenrollado de rollos principales de papel para corte, laminado, impresión, recubrimiento, laminación y conversión de tisú. Los rollos de papel base pueden pesar varias toneladas y superar los 2500 mm de diámetro, lo que requiere una construcción de marco resistente y un control de tensión de alto torque.
• Embalajes flexibles: Alimentación de películas plásticas, papel de aluminio, papel y bandas laminadas en máquinas formadoras de bolsas, líneas de formado, llenado y sellado y estaciones de recubrimiento. Las líneas de embalaje flexible requieren un control preciso de la tensión para evitar el estiramiento de la película que causaría errores de registro en la impresión multicolor.
• Impresión y conversión de etiquetas: Desenrollado de etiquetas, soportes antiadherentes y bandas de etiquetas impresas en prensas de etiquetas y líneas de acabado. La conversión de etiquetas a alta velocidad requiere un control de tensión de respuesta rápida y una guía web precisa para lograr una precisión de registro de borde a borde. ±0,1–0,2 mm .
• Fabricación de textiles y no tejidos: Alimentación de rollos de tela hilada, soplada en fusión y tejida en líneas de laminación, corte y conversión para productos de higiene, textiles médicos y geotextiles. Las telas no tejidas son extensibles y requieren un control suave de la tensión para evitar la distorsión.
• Fabricación de baterías y electrónica: Desenrollado de láminas de electrodos, separadores y rollos colectores de corriente para el montaje de celdas de baterías de iones de litio. Estos materiales ultrafinos y frágiles requieren un control de tensión excepcionalmente preciso, a menudo dentro de ±1 norte — y manipulación libre de contaminación.
• Cartón ondulado y cartón: Las secciones de una cara y de doble soporte de una línea de cartón corrugado utilizan desenrolladores giratorios para alimentar rollos de cartón liner y medio estriado a alta velocidad y tensión constante para mantener el calibre y la calidad de unión en el tablero terminado.

Desbobinador giratorio versus soporte de desenrollado estático: diferencias clave

un static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

Problemas comunes en el desenrollado rotativo y cómo prevenirlos

Los problemas de rendimiento del desbobinador giratorio suelen deberse a un pequeño conjunto de causas recurrentes. Abordar estos problemas de forma proactiva mediante la configuración y el mantenimiento de la máquina evita la mayoría de roturas de la banda, alteraciones de tensión y errores de registro en los procesos posteriores.

Variación de tensión y roturas de red.

Los picos de tensión durante la aceleración o desaceleración y el aumento progresivo de la tensión a medida que disminuye el diámetro del rollo son las causas principales de las roturas de la banda. Las medidas de prevención incluyen verificar que la compensación de tensión cónica del sistema de control de tensión esté correctamente calibrada para el módulo del material, verificar que la presión del aire del rodillo oscilante o la puesta a cero de la celda de carga esté dentro de las especificaciones y confirmar que el freno o la transmisión responda dentro de la constante de tiempo requerida para la velocidad de la línea en uso.

Deriva de la red y daños en los bordes

La deriva lateral de la banda hace que los bordes entren en contacto con la estructura de la máquina, lo que produce daños en los bordes, generación de polvo y errores de registro. Los sistemas de guía web requieren comprobaciones de calibración del sensor en cada cambio de rollo para confirmar que el punto de referencia de la guía coincide con la línea central o la posición del borde real requerida. La excentricidad del rollo, donde el núcleo del rollo no es concéntrico con el diámetro exterior del rollo enrollado, produce una oscilación lateral periódica que puede exceder el ancho de banda de corrección de la guía web, causando una deriva intermitente que la guía no puede suprimir por completo.

Daños por carga de rollos

La carga incorrecta del rollo, particularmente los rollos cargados descentrados o con el mandril no completamente acoplado, provoca la deflexión del eje bajo carga, una distribución desigual de la tensión a lo largo del ancho de la banda y una posible caída del rollo a alta velocidad. Los soportes tipo abrazadera de seguridad con confirmación positiva de acoplamiento (como un sensor de proximidad que verifica la extensión del mandril) reducen significativamente este riesgo en entornos de producción de alta velocidad.

Mantenimiento de rutina para un rendimiento confiable del desbobinador rotativo

Los desenrolladores rotativos son mecánicamente robustos pero requieren un mantenimiento regular para mantener un control preciso de la tensión y un rendimiento de guiado de la banda durante su vida útil.

1. Servicio de frenos y frenos de partículas magnéticas: Los frenos de partículas magnéticas requieren reemplazo de líquido cada 1.000–2.000 horas de funcionamiento o en el intervalo especificado por el fabricante. El líquido de frenos degradado produce una salida de torque inconsistente que causa directamente una variación de tensión.
2. Calibración de la celda de carga: Verifique la calibración de cero y span de la celda de carga mensualmente o con la frecuencia especificada en la documentación de la máquina. La deriva de calibración en las celdas de carga produce una compensación de tensión sistemática que se acumula con el tiempo.
3. Inspección de mandril y mandril expansible: Inspeccione trimestralmente los segmentos del mandril y los mecanismos de accionamiento en busca de desgaste, rayaduras y contaminación. Los segmentos de mandril desgastados reducen la fuerza de agarre sobre el núcleo, lo que aumenta el riesgo de que el núcleo se deslice a alta velocidad.
4. Inspección y lubricación de rodamientos: Los cojinetes del eje de desenrollado soportan altas cargas radiales y axiales debido al gran peso del rollo y la tensión de la banda. Lubrique en el intervalo especificado y reemplace a la primera señal de ruido, vibración o aumento de la temperatura de funcionamiento, generalmente por encima 70°C en la superficie exterior del alojamiento del rodamiento durante la carrera.
5. Limpieza del sensor de guía web: Los sensores de bordes y líneas acumulan polvo y depósitos de materiales que degradan la precisión de la detección. Limpie las caras del sensor en cada cambio de rollo y verifique la respuesta de corrección del sistema de guía con una compensación de prueba para confirmar el funcionamiento completo.
6. Inspección de marcos y sujetadores: Inspeccione anualmente las soldaduras estructurales y los sujetadores de montaje para detectar grietas por fatiga, particularmente en áreas de alta tensión, como los puntos de montaje del soporte del carrete donde el peso dinámico del rollo y las cargas de tensión se transmiten a la estructura del marco.
