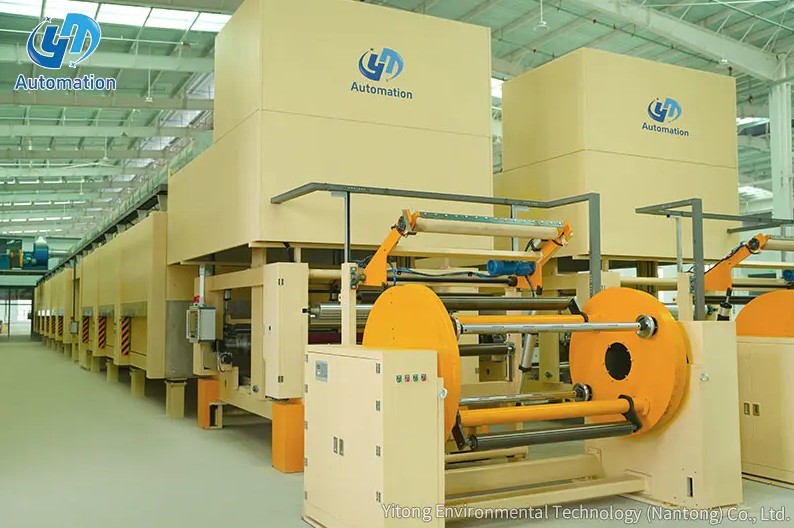

A Desenrollador rotativo funciona apoyando un rollo enrollado de material en banda sobre un eje o mandril giratorio, y luego controla activamente la velocidad y el par de frenado aplicado a ese eje a medida que el proceso posterior extrae el material del rollo. El principio central es el control continuo de la tensión: a medida que el diámetro del rollo disminuye durante el desenrollado, la misma velocidad lineal de la banda requiere progresivamente menos torque de rotación, y el sistema de control del desenrollador compensa automáticamente para mantener una tensión de la banda estable y consistente durante toda la vida útil del rollo. Yitong Environmental Technology describe esta función claramente: un desenrollador giratorio alimenta continuamente un rollo de material en un proceso posterior de conversión, impresión, recubrimiento o laminado a una velocidad y tensión controladas, rotando el rollo principal a medida que se consume el material y manteniendo una alimentación constante de la banda sin interrupción (Fuente: Yitong Environmental Technology, What Is a Desenrollador rotativo). La precisión de la tensión es importante porque una tensión inconsistente provoca arrugas, roturas, errores de registro y defectos de impresión cuya corrección cuesta tiempo y material.
Para comprender cómo funciona un desenrollador giratorio, es útil comprender el problema que debe resolver. Los procesos de fabricación basados en la web, que incluyen la impresión, el corte, el recubrimiento, el laminado y la conversión de envases flexibles, requieren un flujo de material continuo y de tensión estable que ingresa a la máquina a una velocidad constante. La materia prima llega como un rollo enrollado, y un rollo enrollado presenta un desafío mecánico fundamental: a medida que el material se consume desde el exterior del rollo hacia adentro, el diámetro del rollo disminuye continuamente. A una velocidad constante del eje, un rodillo de menor diámetro produce menos banda por revolución. A tensión constante con un sistema de frenado simple, la tensión aumenta a medida que el diámetro disminuye porque el mismo par de frenado actúa ahora sobre un brazo de momento más pequeño.
Jota Machinery lo explica directamente: un soporte de desenrollado es mucho más que un soporte mecánico; es un sistema cuidadosamente diseñado para soportar rollos gigantes pesados, controlar la tensión a medida que disminuye el diámetro del rollo y mantener la banda alineada cuando ingresa a las secciones posteriores, con un diseño adecuado que evita arrugas, roturas y bordes desiguales que cuestan horas de inactividad y consistencia del producto (Fuente: Jota Machinery, What Is an Unwind Stand). Un desenrollador giratorio aborda este problema de disminución del diámetro a través de un circuito de control con detección de diámetro, un sistema de retroalimentación de rodillos oscilantes o un sistema de medición de tensión de celda de carga, cada uno de los cuales ajusta continuamente el par de desenrollado para compensar la geometría cambiante del rodillo.
Un desenrollador giratorio integra varios subsistemas mecánicos y de control, cada uno de los cuales realiza una función específica en la secuencia de manipulación de la banda.
El marco principal proporciona la base estructural que soporta el peso del rollo principal y resiste las fuerzas dinámicas generadas durante el tirón, la aceleración y la desaceleración de la banda. El soporte del rodillo adopta una de dos formas principales: un diseño con eje en el que un eje de mandril se rosca a través del núcleo del rodillo y se bloquea en cojinetes montados lateralmente, o un diseño sin eje en el que los mandriles hidráulicos o mecánicos se expanden hacia el núcleo del rodillo desde cada extremo sin requerir un eje de longitud completa. Jota Machinery señala que los sistemas de torreta sin eje se utilizan para películas de embalaje flexibles para garantizar un manejo suave de materiales estirables, mientras que los diseños con eje son más comunes para aplicaciones de películas rígidas, papel y láminas donde la retención del núcleo es menos preocupante (Fuente: Jota Machinery, What Is an Unwind Stand). Los rollos de papel pueden pesar varias toneladas y superar los 2500 mm de diámetro, lo que requiere una construcción de marco resistente y un control de tensión de alto torque para manejarlos de manera segura (Fuente: Yitong Environmental Technology, What Is a Rotary Unwinder).
El sistema de frenado o accionamiento es lo que controla físicamente la rotación del eje del rodillo en respuesta al tirón de la banda aplicado por la máquina aguas abajo. Se utilizan tres tecnologías de actuación principales.
En los sistemas de frenos neumáticos, la presión de aire aplicada a un freno de disco o tambor en el eje de desenrollado crea el par de frenado que resiste la tracción del proceso posterior. Un enfoque mecánico básico utiliza componentes neumáticos o resortes para equilibrar la fuerza de un bailarín giratorio o un festón de banda giratoria contra un freno en el eje de desenrollado, como lo describe Label and Narrow Web en una descripción técnica de las configuraciones de equipos de conversión (Fuente: Label and Narrow Web, Rewinds, Unwinds and Splicers). La presión del aire es modulada por el controlador de tensión en tiempo real para compensar la disminución del diámetro del rodillo.
En los sistemas de frenos de polvo magnético, la corriente eléctrica a través de un acoplamiento lleno de polvo genera el par de frenado, con una salida de par proporcional a la corriente aplicada. Esto permite una modulación del par muy suave y electrónicamente precisa sin los efectos de histéresis que pueden afectar a los frenos mecánicos.
En configuraciones de desbobinador accionado, un motor regenerativo controla activamente la velocidad del eje en lugar de simplemente aplicar resistencia de frenado. Esto permite que el desenrollador maneje rollos de gran diámetro y alta inercia con mayor precisión durante la aceleración y desaceleración, y participe en el control de la tensión variando la velocidad del motor en respuesta a la posición del bailarín o a las señales de retroalimentación de la celda de carga.
El rodillo bailarín es el componente que mantiene más directamente un control continuo de la tensión entre el desenrollador y el proceso posterior. Un rodillo bailarín es un rodillo que flota libremente y que descansa sobre la banda entre el eje de desenrollado y el primer rodillo guía o de agarre fijo aguas abajo. Montalvo Corporation describe el principio: todos los controles de tensión del bailarín tienen rodillos o brazos tensores que están precargados en una dirección y, a medida que se pasa una red sobre un rodillo bailarín, se mueve en respuesta a cualquier cambio en su posición, con el movimiento reflejando un cambio en la tensión de la red y un sensor monitoreando esa posición para controlar el movimiento de la unidad (Fuente: Montalvo Corporation, Conceptos básicos del control de tensión del rodillo bailarín).
El rodillo bailarín actúa como amortiguador mecánico y sensor simultáneamente. Cuando el proceso posterior tira más banda de la que entrega el desenrollador, el bailarín baja y el sistema de control responde reduciendo el par de frenado o aumentando la velocidad del motor para restablecer el suministro. Cuando la oferta supera la demanda, la bailarina se eleva y el sistema aplica más frenado o reduce la velocidad. Yitong Environmental Technology informa que los sistemas de celdas de carga, donde los transductores de fuerza miden la tensión real de la banda en un rodillo fijo, logran una precisión de control de tensión de más o menos del 1 al 3 por ciento del punto de ajuste en condiciones de funcionamiento estables (Fuente: Yitong Environmental Technology, What Is a Rotary Unwinder).
Incluso un rollo bien enrollado exhibirá cierta desviación lateral de la banda a medida que el rollo se desenrolla debido a la variación de los bordes, el núcleo telescópico o la inconsistencia del ancho del material a lo largo del ancho del rollo. Un sistema de guía de banda corrige esto detectando el borde de la banda o la posición de la línea central y reposicionando el soporte de desenrollado o un rodillo de dirección para mantener la banda centrada a medida que ingresa al proceso posterior. Sin una guía de la banda, la deriva lateral en la banda causaría desalineación en el registro de impresión, cortes desiguales y problemas de cobertura del recubrimiento en todo el ancho de la banda.
El aspecto más exigente desde el punto de vista técnico del funcionamiento del desenrollador giratorio es mantener una tensión constante de la banda desde un rollo lleno hasta un núcleo casi vacío, ya que la geometría del rollo cambia continuamente y el par de frenado correcto cambia con ella.
La tensión de la banda en Newtons o libras de fuerza está determinada por la relación entre el par de frenado aplicado al eje de desenrollado y el radio de giro actual. A medida que el diámetro del rollo disminuye, la misma tensión de la banda requiere progresivamente menos par de frenado, siguiendo la relación: la tensión es igual al par dividido por el radio. Un sistema de control que mantenga constante el par de frenado a medida que el diámetro del rollo disminuye, sobretensará progresivamente la banda, provocando eventualmente roturas de la banda. Un sistema que reduce correctamente el par proporcionalmente a medida que disminuye el diámetro mantiene una tensión constante durante toda la vida útil del rollo.
El sistema de control necesita conocer el diámetro actual del rollo para calcular el comando de par correcto en cualquier momento. En la práctica se utilizan tres enfoques. Los sensores de diámetro ultrasónicos o láser miden el diámetro del rollo directamente en tiempo real y envían este valor al controlador de tensión. El cálculo basado en codificador rotatorio utiliza la relación entre las revoluciones del eje y la velocidad de la banda, medida en un rodillo tacómetro aguas abajo, para calcular matemáticamente el diámetro del rodillo sin una medición directa. La integración de la posición del bailarín utiliza el historial de posición del rodillo bailarín a lo largo del tiempo para rastrear el material consumido e inferir el diámetro actual.
La referencia de ingeniería de control de tensión de Mitsubishi Electric las identifica como las principales categorías de métodos de control de tensión, clasificándolas como detección manual del diámetro del carrete de circuito abierto y retroalimentación de tensión de circuito cerrado, donde el enfoque de retroalimentación de circuito cerrado proporciona la mejor precisión para aplicaciones de conversión de alta velocidad (Fuente: Mitsubishi Electric, Guía completa de control de tensión de automatización de fábrica).
Un desenrollador rotativo no controla la tensión de toda la línea de producción. Controla la tensión en la zona de desenrollado, que Montalvo Corporation define como la zona entre el accionamiento de desenrollado y el primer accionamiento maestro aguas abajo (Fuente: Montalvo Corporation, Dancer Roll Tension Control Basics). Las zonas de procesamiento posteriores y las zonas de rebobinado tienen cada una sus propios bucles de control de tensión. El trabajo del desenrollador es proporcionar una banda constantemente tensada que ingresa al primer nip aguas abajo, momento en el cual el control de la tensión pasa al sistema de control de la siguiente zona.
En operaciones de conversión de gran volumen, detener la línea de producción cada vez que se acaba un rollo de material es una fuente importante de desperdicio y pérdida de productividad. Hacer que una prensa vuelva al registro y a la velocidad después de una parada consume material y tiempo, y la chatarra generada durante el reinicio se suma directamente al costo de producción. Un sistema de empalme automatizado en el desenrollador rotativo elimina estas paradas uniendo la cola del rollo vencido al borde anterior de un rollo nuevo mientras la línea continúa funcionando a velocidad de producción.
Paper, Film and Foil Converter describe las mejores prácticas para este proceso: rastrear la ubicación del empalme desde el desenrollado hasta el bobinado a medida que avanza a través de las etapas de conversión, emplear una función de detección de núcleo para minimizar la banda residual en el rollo que expira, simplificar la preparación del empalme para garantizar una posición de empalme consistente y usar tecnología de rodillo de pasta con un mecanismo de disparo electromecánico para minimizar el rebote de la pasta y promover un contacto preciso con el rollo de producto (Fuente: Paper Film and Foil Converter, Efficiency in Winding and Unwinding). Cuando se ejecuta correctamente, un empalme automático es esencialmente invisible para el proceso posterior porque el rodillo oscilante absorbe la breve tensión transitoria durante el evento de empalme.
Los desenrolladores rotativos aparecen dondequiera que un rollo de material enrollado sea la entrada a un proceso de producción continuo.
Hacer coincidir las especificaciones de un desenrollador giratorio con los requisitos de la aplicación determina si ofrece un funcionamiento consistente y sin problemas o se convierte en una fuente de variabilidad de tensión continua y tiempo de inactividad.
| Especificación | Lo que determina | Rango típico |
| Diámetro máximo del rollo | El rollo más grande que el marco puede acomodar | 300 mm a 2500 mm o más |
| Peso máximo del rollo | Límite de carga estructural del marco y rodamientos. | 50 kg a varias toneladas |
| Ancho máximo de banda | El rollo más ancho que aceptarán el eje y el marco. | 50 mm a 3500 mm o más |
| Rango de control de tensión | Tensión mínima y máxima que el sistema puede mantener de forma estable. | Dependiente de la aplicación |
| Velocidad máxima de línea | La velocidad de banda más rápida que el control de tensión puede seguir con precisión | Hasta 600m/min para líneas de alta velocidad |
| Método de control de tensión | Cómo se mide y controla la retroalimentación de tensión | Bailarín, celda de carga o basado en diámetro |
El Ytinte Desenrollador rotativo está diseñado para abordar toda la gama de requisitos de estas especificaciones en aplicaciones de papel, películas, láminas y no tejidos, combinando un control de tensión preciso con una construcción de marco robusta y guía de banda para ofrecer una alimentación de banda consistente y estable en los procesos posteriores de conversión e impresión.
