un Línea de impregnación Funciona llenando sistemáticamente los huecos de aire dentro de los devanados, bobinas u otros componentes porosos de los motores eléctricos con barniz o resina y luego curando ese material de relleno hasta convertirlo en una masa aislante sólida. El proceso sigue una secuencia definida: precalentar el devanado para expulsar la humedad y abrir espacios entre los conductores, aplicar el medio de impregnación mediante métodos de inmersión, goteo o presión de vacío, permitir que el medio penetre completamente y luego curar en un horno para reticular la resina en un sistema de aislamiento duro y sin huecos. NACH Engineering confirma que las líneas de impregnación son equipos estándar en la industria de motores y generadores, que se utilizan para impregnar bobinas de motores y generadores LT y HT con barnices o resinas para mejorar la resistencia del aislamiento, mejorar el rendimiento general, aumentar la vida útil de los componentes y que el proceso ahora se considera obligatorio en la industria eléctrica (Fuente: NACH Engineering, Impregnación de resina para la industria de motores y generadores). El resultado más crítico de una línea de impregnación operada correctamente es un sistema de aislamiento casi libre de huecos. que evita la entrada de humedad, reduce la vibración de la bobina y extiende significativamente la vida útil del componente eléctrico.
Antes de que una línea de impregnación procese un devanado, los espacios entre los hilos conductores individuales dentro de las ranuras de la bobina se llenan de aire. El aire es un mal conductor del calor y un mal aislante eléctrico a temperaturas elevadas, y no proporciona unión mecánica entre los cables individuales del devanado. El resultado es un devanado que se sobrecalienta, vibra internamente y es vulnerable a cortocircuitos inducidos por la humedad desde el primer día de funcionamiento.
La guía técnica de Germana Motor explica las mejoras de rendimiento específicas que ofrece la impregnación: llenar los espacios dentro de los devanados de la bobina y unir los cables entre sí y con los materiales aislantes circundantes mejora la resistencia eléctrica, las propiedades mecánicas, la conductividad térmica y el rendimiento de protección simultáneamente (Fuente: Germana Motor, debe conocer el barniz de impregnación para devanados de motores). La documentación del proceso de Godfrey y Wing agrega el beneficio antivibración: el modo de falla más común en los motores es la abrasión causada por la vibración, lo que causa desgaste y rozaduras que eventualmente causan que el devanado falle dieléctricamente, y tener el devanado completamente encapsulado con resina de impregnación actúa como un adhesivo entre los hilos del motor, reduciendo la vibración de la bobina y el desgaste que genera (Fuente: Godfrey y Wing, Understanding How Vacuum Pressure Impregnation VPI Works).
Una patente para la impregnación de barniz de la bobina del estator describe el riesgo subyacente que hace que el proceso sea esencial: en motores utilizados en ambientes húmedos, como motores de compresores en refrigeradores o acondicionadores de aire, el fluido, incluida la humedad, puede entrar en contacto con el devanado de la bobina y provocar cortocircuitos si la superficie del devanado no está aislada, lo que podría causar fallas en el motor o incendios (Fuente: Patente USPTO 12542473, Método de impregnación de barniz para el devanado de la bobina del estator). La línea de impregnación es el sistema industrial que aplica y cura la capa protectora de manera consistente y en volumen de producción.
un impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.
El método de inmersión y horneado sumerge el devanado del motor precalentado directamente en un tanque de barniz, lo deja en remojo hasta que se llenen los espacios vacíos accesibles, retira el devanado, permite que se escurra el exceso de barniz y luego cuece el conjunto en un horno de curado. NACH Engineering describe esta configuración: el sistema de impregnación por inundación consta de un tanque de almacenamiento de barniz para almacenamiento en frío y una cámara de inmersión, con devanados del motor ensamblados en una estructura de canasta y mantenidos en el tanque de inmersión (Fuente: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Este método es adecuado para motores de bajo voltaje de baja clasificación y para aplicaciones donde la demanda de aislamiento es moderada. Su limitación es la profundidad de penetración: la gravedad y la acción capilar por sí solas no pueden introducir el barniz de manera confiable en las ranuras profundas y los espacios reducidos de devanados más grandes o complejos.
La impregnación por presión al vacío es el método de mayor rendimiento y el más utilizado en las líneas modernas de impregnación para motores de media y alta tensión. HECO describe la secuencia del proceso: el estator o rotor precalentado se baja a la cámara de presión VPI y se genera vacío; se introduce en la cámara una resina con cero por ciento de disolventes; se aplica presión; y la unidad sumergida queda completamente impregnada de la resina, logrando una Construcción de resina aislante de 4 a 5 milímetros y un sistema de aislamiento casi libre de huecos. (Fuente: HECO, Motores Eléctricos Aislantes: VPI o Varnish Dip). La documentación del proceso de MES Singapur proporciona la secuencia paso a paso: precalentar el devanado, bajarlo a la cámara de presión, sellar la cámara, crear vacío, permitir que la resina epóxica sin solventes fluya desde el recipiente de resina hacia la cámara hasta que el devanado esté completamente sumergido, aplicar presión hasta que el devanado esté completamente impregnado, retirar de la cámara y hornear hasta que la resina esté completamente curada (Fuente: MES Singapur, VPI: Por qué el aislamiento es importante para los devanados de su motor).
El paso de vacío es fundamental porque evacua el aire residual de cada vacío dentro del devanado antes de que entre la resina. Sin este paso, el aire atrapado forma burbujas dentro de la resina curada que se convierten en sitios de descarga parcial y eventual ruptura del aislamiento bajo voltaje de operación. Dreisilker Electric Motors confirma que la capacitancia se monitorea durante el ciclo VPI para determinar que el relleno de resina es aceptable antes de que se cierre el ciclo, lo que proporciona un indicador de calidad mensurable integrado directamente en el proceso (Fuente: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Métodos).
El método de goteo, también llamado impregnación rotativa, hace girar el estator sobre un eje horizontal mientras se calienta y gotea resina sobre los extremos del devanado a medida que gira. La descripción técnica del proceso de Lamnow explica el mecanismo de penetración: el barniz gotea sobre los extremos de los devanados y penetra en los devanados internos y las ranuras bajo el efecto combinado de la gravedad, la acción capilar y la fuerza centrífuga generada por la rotación (Fuente: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering confirma que este método se utiliza para ciclos de producción rápidos con un desperdicio mínimo o nulo de resina, lo que lo hace particularmente adecuado para la producción en gran volumen de motores estandarizados más pequeños donde el rendimiento es la principal preocupación de producción (Fuente: NACH Engineering, Impregnación de resina para la industria de motores y generadores).
| Method | Calidad de penetración | Mejor aplicación | Ventaja clave |
| Inundar y hornear | Moderado, impulsado por la gravedad | Motores de bajo voltaje, baja potencia. | Equipo simple, bajo costo. |
| Presión de vacío VPI | Casi libre de huecos, construcción de 4 a 5 mm | Motores de media y alta tensión, sistemas de bobinas. | Máxima calidad de aislamiento, elimina bolsas de aire. |
| Goteo giratorio | Bueno, mejorado por la acción centrífuga. | Producción en gran volumen de motores estandarizados. | Ciclo rápido, mínimo desperdicio de resina. |

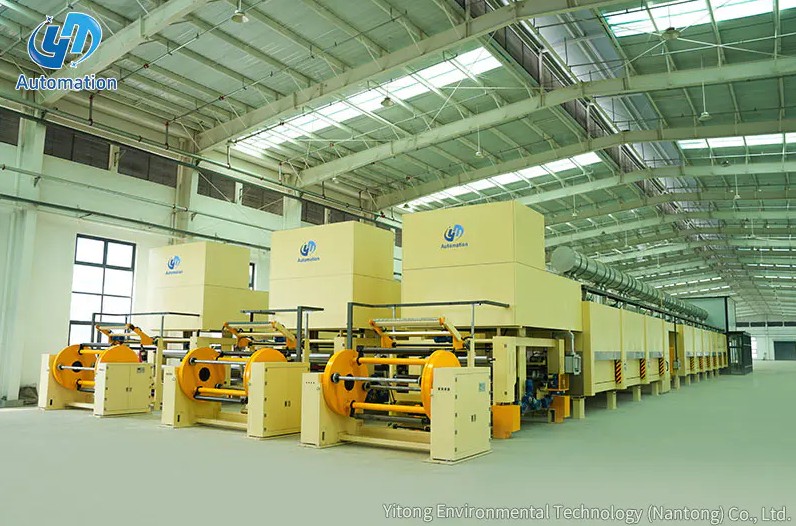

Una línea de impregnación de producción integra múltiples estaciones de proceso secuencial en un sistema de procesamiento continuo o por lotes. Cada estación realiza una función específica en la secuencia general del tratamiento.
La primera estación calienta el devanado del motor o el conjunto de bobina a una temperatura definida antes de que entre en el medio de impregnación. El precalentamiento cumple dos funciones: expulsa la humedad residual del devanado, que de otro modo impediría la adhesión de la resina y crearía huecos en el aislamiento curado, y reduce la viscosidad de la resina al contacto, mejorando la penetración en espacios estrechos entre conductores. La documentación del proceso VPI de MES Singapur confirma que precalentar el devanado es el primer paso fundamental antes de que el devanado ingrese a la cámara de impregnación (Fuente: MES Singapur, VPI: Por qué el aislamiento es importante para los devanados de su motor). Germana Motor confirma que los requisitos básicos para el barniz de impregnación incluyen baja viscosidad y alto contenido de sólidos específicamente para garantizar una buena penetración y aplicación del recubrimiento, y que el paso de precalentamiento facilita esto al calentar las superficies metálicas con las que entra en contacto la resina (Fuente: Germana Motor, Barniz de impregnación para devanados de motor).
La estación de impregnación es el núcleo de la línea. Para las líneas VPI, se trata de un recipiente a presión sellado equipado con conexiones de bomba de vacío, un sistema de transferencia de resina conectado a un tanque de almacenamiento de resina con temperatura controlada independiente e instrumentación de control de presión. Para las líneas de impregnación por goteo, se trata de un dispositivo de rotación con un conjunto de boquillas de goteo controlado y una bandeja receptora que recircula el exceso de resina. Para las líneas de inmersión, es el tanque de inmersión con control de nivel y una rejilla de drenaje encima. La descripción de la planta de NACH Engineering señala que para los sistemas VPI, la resina se puede forzar con presión adicional para una mejor penetración, y que después del tiempo especificado la resina se transfiere nuevamente al tanque de almacenamiento y se almacena en condiciones frías para preservar su vida útil (Fuente: NACH Engineering, Impregnación de resina para la industria de motores y generadores).
Después de la impregnación, el devanado se retira del medio y se coloca de manera que permita que el exceso de resina se drene antes del curado en el horno. En las líneas de impregnación por goteo, esta estación a menudo incluye un breve paso de calentamiento de gelificación que cura parcialmente la superficie de la resina para evitar goteo y hundimiento durante el transporte al horno de curado. El control adecuado del drenaje y la gelificación evita que se formen charcos de resina alrededor de los extremos del bobinado que requerirían una eliminación posterior al curado y podrían afectar las tolerancias dimensionales.
El horno de curado completa la reticulación de la resina de impregnación hasta su estado sólido final. Los perfiles de tiempo y temperatura en el horno los especifica el fabricante de la resina y deben seguirse con precisión, ya que un curado insuficiente deja la resina no reticulada que permanece quebradiza y falla en servicio, mientras que un curado excesivo puede causar daño térmico a los materiales aislantes del devanado adyacentes a la resina. La especificación de Germana Motor para los requisitos de curado del barniz de impregnación incluye un curado rápido, baja temperatura y buen secado interno como las tres características clave que una línea de producción exige del sistema de resina (Fuente: Germana Motor, Barniz de impregnación para devanados de motor).
El sistema químico utilizado en el proceso de impregnación determina la profundidad de penetración, la velocidad de curado, la calidad del relleno de huecos y la clase térmica del aislamiento terminado. Se utilizan dos categorías principales en las líneas de impregnación modernas.
Los barnices a base de solventes llevan los sólidos de resina activa disueltos en un solvente orgánico que se evapora durante el curado. La descripción técnica de Germana Motor señala que los barnices de impregnación a base de solventes ofrecen buena estabilidad de almacenamiento, penetración y propiedades de formación de película a un costo relativamente bajo, pero requieren tiempos de impregnación y horneado más prolongados, y que los solventes residuales pueden crear huecos en el material impregnado, mientras que los solventes que se evaporan contribuyen a la contaminación ambiental (Fuente: Germana Motor, Barniz de impregnación para devanados de motores). Estos barnices se utilizan principalmente para motores de bajo voltaje y devanados eléctricos donde las demandas de rendimiento son moderadas.
Las resinas sin disolventes son la opción preferida para las líneas VPI modernas y aplicaciones de alto rendimiento. Germana Motor confirma que los barnices de impregnación sin solventes curan rápidamente con tiempos cortos de impregnación y horneado, eliminan los espacios de aire en las piezas aislantes impregnadas al no dejar espacios vacíos de solvente y ofrecen mejor cohesión y rendimiento eléctrico y mecánico que las alternativas a base de solventes, razón por la cual se han adoptado ampliamente en aplicaciones de alto voltaje (Fuente: Germana Motor, Barniz de impregnación para devanados de motores). HECO especifica que la resina utilizada en los sistemas VPI contiene cero por ciento de solventes, lo que produce la estructura de aislamiento sin espacios que define la ventaja del proceso VPI (Fuente: HECO, Insulated Electric Motors: VPI o Varnish Dip).
Las líneas de impregnación sirven para cualquier proceso de fabricación o reparación que produzca o reacondicione devanados y bobinas eléctricas para servicio bajo tensión eléctrica.
Una línea de impregnación correctamente diseñada y operada produce resultados de calidad mensurables que se pueden verificar en cada bobina procesada antes de que salga de la línea.
El Ytinte Línea de impregnación La gama está diseñada para respaldar resultados consistentes y repetibles en todos estos indicadores de calidad, combinando un control preciso de la temperatura en las etapas de precalentamiento y curado, gestión del ciclo de impregnación programable y sistemas de manejo de resina que mantienen las propiedades del material durante toda la operación de producción.
