¿Cuál es el propósito de utilizar una Línea de Impregnación?

El objetivo principal de utilizar un línea de impregnación es para saturar un sustrato (generalmente papel, tela, fibra de vidrio o material no tejido) con una resina líquida, adhesivo o compuesto químico , luego cure o seque ese recubrimiento en condiciones controladas para producir un material compuesto funcional y reforzado. El resultado es un producto terminado con resistencia mecánica, resistencia a la humedad, aislamiento eléctrico, retardo de llama o propiedades de acabado superficial significativamente mejoradas que el material base sin recubrimiento por sí solo no puede lograr. Las líneas de impregnación son la columna vertebral de los procesos de fabricación de laminados decorativos, placas de circuitos, materiales de fricción, medios de filtración, paneles compuestos y una amplia gama de sustratos industriales.

Qué hace realmente una línea de impregnación

Una línea de impregnación es un sistema de producción continuo en línea que alimenta un sustrato en bruto a través de una serie de etapas del proceso (generalmente inmersión en un baño de resina o aplicación de recubrimiento, exprimido o dosificación controlada y un horno de secado o curado) para producir un material impregnado uniformemente con calidad y rendimiento consistentes.

El sustrato ingresa a la línea desde un soporte de desenrollado, pasa a través de la zona de impregnación donde la resina líquida penetra en la estructura del material, se dosifica hasta un contenido de resina específico (generalmente expresado como porcentaje del peso seco total) y luego viaja a través de un túnel de secado controlado con precisión donde los solventes se evaporan y la resina cura parcial o totalmente. El material terminado sale como preimpregnado, papel impregnado, tela recubierta o laminado semiacabado listo para la siguiente etapa de producción.

Las líneas de impregnación modernas están diseñadas para alto rendimiento, control estricto del contenido de resina, distribución uniforme del recubrimiento y secado energéticamente eficiente - todo lo cual determina directamente la calidad y consistencia del producto final.

Propósitos principales de una línea de impregnación por aplicación

Producción de papel decorativo y laminado

En la industria de muebles y pisos, las líneas de impregnación se utilizan para saturar papeles decorativos y recubrir papeles con resinas de melamina-formaldehído (MF) o urea-formaldehído (UF). Luego, los papeles impregnados se prensan con calor sobre paneles de madera (MDF, tableros de partículas, madera contrachapada) para crear superficies laminadas duraderas y resistentes a los rayones que se encuentran en gabinetes de cocina, pisos, muebles de oficina y paneles de pared.

El contenido de resina en la impregnación de papel decorativo está estrictamente controlado. normalmente entre el 120% y el 180% del peso seco del papel — porque una impregnación insuficiente provoca delaminación y defectos superficiales, mientras que una impregnación excesiva provoca una expulsión excesiva de resina durante el prensado, lo que genera rechazos de calidad y desperdicios.

Fabricación de preimpregnados de placas de circuito impreso (PCB)

En la industria electrónica, los tejidos de fibra de vidrio se impregnan con resina epoxi para producir preimpregnados (fibra compuesta preimpregnada), que luego se apila y prensa para fabricar las capas aislantes de placas de circuito impreso multicapa. La línea de impregnación debe alcanzar Uniformidad precisa del contenido de resina en todo el ancho de la banda. — las variaciones de más de ±2 % en el contenido de resina a lo ancho pueden causar un flujo diferencial durante el prensado, lo que provoca una desviación del espesor del tablero y problemas de rendimiento eléctrico.

Medios de filtración y no tejidos técnicos

Los papeles de filtración de aire y líquidos están impregnados con resinas fenólicas o aglutinantes de acrilato para mejorar su resistencia en húmedo, rigidez y resistencia química. Sin impregnación, los papeles de filtro colapsarían o se deformarían bajo la presión de funcionamiento o cuando se expusieran a líquidos. La línea de impregnación garantiza que el aglutinante se distribuya uniformemente en toda la sección transversal del material no tejido, no solo en la superficie, una distinción fundamental para el rendimiento.

Materiales de fricción (componentes de freno y embrague)

Los sustratos de fibra tejida o no tejida para pastillas de freno de automóviles, revestimientos de embrague y componentes de fricción industriales se impregnan con formulaciones de resina fenólica en líneas de impregnación. La resina proporciona la matriz que une las partículas modificadoras de fricción, controla la resistencia al calor y proporciona al componente su integridad estructural bajo un alto estrés térmico y mecánico. Las líneas de impregnación de materiales de fricción deben manejar sistemas de resina de alta viscosidad manteniendo al mismo tiempo una profundidad de penetración uniforme.

Tejidos de refuerzo compuestos y preimpregnados

Los tejidos de fibra de carbono, fibra de aramida y fibra de vidrio se impregnan con sistemas de resina epoxi, bismaleimida o termoplástica en líneas de impregnación especializadas para crear preimpregnados estructurales para la fabricación de palas de turbinas eólicas, automotrices y aeroespaciales. Estas aplicaciones exigen el control del contenido de resina y los estándares de uniformidad más estrictos de cualquier proceso de impregnación, ya que los componentes compuestos estructurales están diseñados para fracciones de volumen de fibra precisas.

Papeles de soporte abrasivos y abrasivos revestidos

Los soportes de papel y tela utilizados en el papel de lija y en los productos abrasivos revestidos están impregnados con resina para mejorar su resistencia a la tracción y al desgarro durante el uso. Un soporte adecuadamente impregnado Puede aumentar la resistencia a la tracción del papel entre 3 y 5 veces. en comparación con el sustrato sin tratar, lo que permite mayores tasas de eliminación de material y una vida abrasiva más prolongada.

Etapas clave del proceso en una línea de impregnación

Comprender lo que sucede en cada etapa de una línea de impregnación aclara por qué cada elemento es esencial para producir material impregnado consistente y de alta calidad.

1. Control de tensión y desenrollado — El rollo de sustrato en bruto se desenrolla con tensión controlada para evitar distorsiones o arrugas antes de que entre en la zona de resina. Los sistemas de guía web mantienen una posición lateral precisa.
2. Baño de resina / cabezal de recubrimiento — El sustrato se sumerge en una cubeta de resina o se pasa por debajo de un aplicador de recubrimiento (cuchilla, rodillo o troquel ranurado). El tiempo de inmersión y la concentración del baño de resina determinan la captación húmeda inicial. Algunos sistemas utilizan múltiples etapas de impregnación para objetivos con mayor contenido de resina o recubrimientos de dos caras.
3. Rodillos dosificadores/exprimidores — Después del baño de resina, el sustrato pasa por un conjunto de rodillos dosificadores que exprimen el exceso de resina y establecen el contenido preciso de resina húmeda. La separación entre rodillos, la presión de corte y la velocidad del sustrato son las principales variables de control.
4. Horno de secado y curado — El sustrato impregnado ingresa a un túnel de secado de múltiples zonas donde el aire caliente (o calefacción por infrarrojos) evapora los solventes o el agua y hace avanzar la curación de la resina hasta la etapa B objetivo o el nivel de curación total. El perfilado de temperatura en las zonas del horno es fundamental: un secado demasiado rápido provoca que la superficie se despelleje antes de que el interior esté seco; un secado demasiado lento reduce el rendimiento y puede causar problemas de flujo de resina.
5. Zona de enfriamiento — Después del horno, el material se enfría para evitar bloqueos o deformaciones antes del bobinado.
6. Rebobinar / Cortar / Apilar — El material impregnado terminado se enrolla en rollos, se corta en láminas o se apila en libros de colocación según los requisitos del proceso posterior.

Tipos de líneas de impregnación y sus configuraciones

Los diferentes requisitos de producción y tipos de sustrato requieren diferentes configuraciones de líneas de impregnación. La elección del tipo de línea afecta directamente el contenido de resina alcanzable, la uniformidad, la velocidad de rendimiento y la variedad de sustratos y resinas que se pueden procesar.

Línea de impregnación y secado de una sola etapa (una etapa)

Una línea de impregnación de una sola etapa pasa el sustrato a través de un baño de resina y un horno de secado en un solo paso continuo. Esta configuración es adecuada para sustratos que requieren un contenido moderado de resina, normalmente 80%–150% del peso seco del sustrato — y para sistemas de resinas a base de agua o a base de disolventes de baja viscosidad. Las líneas de una sola etapa ofrecen una menor inversión de capital y un proceso más simple, lo que las convierte en una opción común para la impregnación de papel decorativo en la producción de laminados para muebles.

Línea de secado y recubrimiento por impregnación de dos etapas (dos pasos)

Una línea de dos etapas impregna el sustrato en un primer baño de resina, lo seca parcialmente y luego lo pasa a través de un segundo baño de resina y un horno de secado. Esta configuración permite mayor contenido total de resina de lo que se puede lograr en una sola pasada, mejor penetración en sustratos densos, recubrimiento de dos caras con diferentes formulaciones de resina y un control más preciso sobre la distribución de la resina a través de la sección transversal del sustrato. Las líneas de dos etapas se utilizan comúnmente para preimpregnados de fibra de vidrio, telas no tejidas gruesas y papeles de revestimiento con alto contenido de resina.

Línea Vertical de Encolado y Secado

En una línea de impregnación vertical, el sustrato viaja verticalmente a través del baño de resina y la sección de secado en lugar de horizontalmente. Esta configuración es especialmente adecuada para sustratos ligeros y delicados que se combaría o distorsionaría si se sostuviera horizontalmente bajo el peso de una capa de resina húmeda. Las líneas verticales también proporcionan una huella de máquina más compacta para instalaciones con espacio limitado. Se utilizan ampliamente para papeles tisú superpuestos y papeles decorativos livianos.

Línea de secado y recubrimiento por impregnación horizontal

Las líneas horizontales son la configuración más común para sustratos de peso medio y pesado. El sustrato viaja horizontalmente a través del baño de resina y un horno de túnel sostenido por rodillos accionados. Se pueden diseñar líneas horizontales para longitudes de horno muy largas: 30 a 80 metros o más — lograr el tiempo de permanencia de secado y curado necesario a altas velocidades de producción. Las modernas líneas de impregnación horizontales están diseñadas con circulación de aire caliente en múltiples zonas, sistemas precisos de control de temperatura y sistemas de recuperación de calor de alta eficiencia para minimizar el consumo de energía.

Por qué el secado controlado es tan importante como la impregnación

Muchos usuarios se centran en la zona de impregnación al evaluar la capacidad de una línea, pero el horno de secado y curado es igualmente crítico para la calidad del producto final. La sección de secado debe realizar varias cosas simultáneamente:

• Eliminación de disolvente/agua — El disolvente residual o la humedad en el sustrato curado provocan burbujas, delaminación o inestabilidad dimensional durante el prensado final. El contenido volátil objetivo después del secado suele ser 5%–8% para papeles de melamina y menos del 1% para algunos preimpregnados de alto rendimiento.
• Control de flujo de resina (etapa B) — Para las resinas termoestables, el horno de secado avanza el curado a un estado intermedio específico (etapa B) donde la resina es sólida pero aún capaz de fluir bajo calor y presión durante la prensa de laminación. Un curado insuficiente deja demasiado flujo y provoca extrusión; el curado excesivo produce un preimpregnado quebradizo y que no fluye y que se adhiere mal.
• Secado uniforme entre bandas — La distribución de la temperatura y el flujo de aire en todo el ancho del horno debe ser uniforme para evitar un curado diferencial, una condición en la que el centro de la banda se seca adecuadamente mientras que los bordes se secan demasiado o mal, lo que da como resultado un producto que tiene un rendimiento inconsistente en todo su ancho.
• Calidad del acabado superficial — El secado controlado previene la formación de piel en la superficie, ampollas y pegajosidad que causarían problemas de manipulación en los procesos posteriores.

Beneficios mensurables del uso de una línea de impregnación moderna

Invertir en una línea de impregnación de alta calidad diseñada específicamente ofrece beneficios cuantificables para el proceso y el producto en comparación con los métodos de impregnación por lotes o la tecnología de línea continua más antigua.

Parámetros críticos de calidad controlados por una línea de impregnación

Una línea de impregnación bien diseñada permite a los operadores controlar con precisión todos los parámetros de calidad que definen la usabilidad del producto impregnado en el procesamiento posterior. Estos parámetros incluyen:

• Contenido de resina (RC%) — La proporción de sólidos de resina con respecto al peso total del sustrato seco, expresada como porcentaje. Este parámetro determina cuánta resina estará disponible para el flujo y la unión durante el prensado de laminación.
• Contenido volátil (VC%) — El disolvente residual o la humedad que queda en el soporte impregnado después del secado. El alto contenido volátil provoca defectos en la superficie durante el prensado y reduce la fuerza de unión.
• Reactividad / flujo — Para las resinas termoestables de etapa B, el grado de avance del curado determina cuánto fluirá la resina bajo la temperatura y presión de la prensa. Esto se mide mediante pruebas de tiempo de gel o flujo en muestras tomadas de la línea.
• Uniformidad del gramaje — La masa por unidad de área del sustrato impregnado, medida a lo ancho de la banda y en la dirección de la máquina, debe ser consistente para garantizar propiedades uniformes del panel en el laminado final.
• Aspecto superficial — Los sensores en línea inspeccionan o detectan visualmente la ausencia de rayas, manchas, poros, grietas en la superficie y áreas sin resina.
• Ancho de la banda y condición del borde — Se requiere un ancho constante con bordes limpios y sin daños para el corte y colocación automática de láminas en prensas de laminado.

Industrias que dependen de líneas de impregnación

La tecnología de impregnación continua no se limita a un segmento de la industria. Todas las siguientes industrias dependen de las líneas de impregnación como proceso de producción principal:

• Muebles y paneles interiores. — Los papeles decorativos y de recubrimiento impregnados se utilizan prácticamente en todas las superficies planas en la fabricación de muebles modernos.
• Pisos — Las capas de desgaste y los papeles de soporte para pisos laminados se producen en líneas de impregnación con sistemas de resina que contienen melamina y óxido de aluminio específicamente formulados.
• Electrónica — Los preimpregnados de PCB, los materiales base laminados revestidos de cobre y las películas aislantes se producen en líneas de impregnación de alta precisión.
• Automotriz — Los materiales de fricción, el aislamiento de los bajos y los componentes estructurales compuestos para la construcción de vehículos ligeros se fabrican mediante líneas de impregnación.
• Aeroespacial — Los preimpregnados de fibra de carbono y fibra de vidrio para estructuras de aviones y componentes interiores se producen en líneas de impregnación estrictamente controladas que cumplen con los estándares de calificación aeroespacial.
• Filtración — Los medios filtrantes industriales de aire, líquidos y gases se impregnan para lograr el rendimiento mecánico y químico necesario en servicio.
• Materiales de construcción — Los laminados decorativos de alta presión (HPL) para encimeras, revestimientos de paredes y revestimientos de puertas se construyen a partir de múltiples capas de papel kraft impregnado y papel decorativo.
• Abrasivos revestidos — Los papeles y telas de respaldo para papel de lija y correas están impregnados de resina para brindar resistencia y estabilidad dimensional.

Ahorro de energía y automatización: lo que ofrecen las modernas líneas de impregnación

La economía operativa de una línea de impregnación está dominada por el consumo de energía (principalmente en el horno de secado) y la mano de obra. Los avances en la ingeniería de líneas de impregnación durante la última década han generado mejoras sustanciales en ambas áreas.

Recuperación de Calor y Eficiencia Energética

Los hornos modernos de la línea de impregnación incorporan sistemas de recuperación de calor que capturan el calor del aire de escape y lo utilizan para precalentar el aire fresco entrante. Este enfoque puede reducir consumo de energía del horno entre un 20% y un 40% en comparación con diseños sin recuperación. Las unidades de frecuencia variable en los ventiladores de circulación y de extracción permiten adaptar el flujo de aire a los requisitos reales del proceso en lugar de funcionar a plena capacidad de forma continua.

Automatización y control de procesos basados en PLC

Las líneas de impregnación totalmente automatizadas utilizan controladores lógicos programables (PLC) e interfaces de pantalla táctil HMI para gestionar todas las variables del proceso: velocidad de la línea, nivel del baño de resina y control de la viscosidad, presión del rodillo dosificador, temperaturas del horno zona por zona, tensión a lo largo de la trayectoria de la banda y torsión del devanador. Las recetas de proceso para diferentes productos se pueden almacenar y recuperar con un solo comando del operador, lo que reduce el tiempo de configuración y minimiza el riesgo de errores de parámetros al cambiar entre tipos de productos.

Monitoreo de calidad en línea

Las líneas de impregnación avanzadas integran sistemas de medición en línea, incluidos sensores de infrarrojo cercano (NIR) para medir el contenido de resina y la humedad, cámaras de inspección web para la detección de defectos en la superficie y medidores de peso base, para proporcionar retroalimentación en tiempo real al sistema de control. Estos sistemas permiten un control de circuito cerrado que ajusta automáticamente los parámetros de la línea para mantener el contenido de resina objetivo dentro de ±1%–2% sin requerir la intervención del operador para cada rollo.

Seleccionar la línea de impregnación adecuada para su aplicación

Elegir la configuración correcta de la línea de impregnación requiere una comprensión clara del sustrato, el sistema de resina, las especificaciones de calidad objetivo y los requisitos de volumen de producción. Se deben evaluar los siguientes factores:

• Tipo de sustrato y peso. — Los papeles tisú livianos, los papeles decorativos de peso medio, los papeles kraft pesados, las telas tejidas y los no tejidos se comportan de manera diferente en el baño de resina y en el horno de secado. El diseño de la línea debe adaptarse a la porosidad, resistencia a la tracción y estabilidad dimensional del sustrato específico bajo tensión y calor.
• Sistema de resina — Las resinas a base de agua, las resinas a base de solventes y los sistemas de resina 100% sólidos requieren diferentes métodos de aplicación, condiciones del horno y sistemas de tratamiento de gases de escape. Los sistemas a base de solventes requieren diseños a prueba de explosiones y recuperación de solventes o incineración de gases de escape.
• Rango de contenido de resina objetivo — Si se deben procesar en la misma línea múltiples grados de productos con objetivos de contenido de resina muy diferentes, los diseños de dos etapas o de geometría variable ofrecen una mayor flexibilidad del proceso.
• Velocidad de rendimiento requerida y ancho de banda — Estos dos parámetros, combinados con el tiempo de secado requerido, determinan la longitud mínima del horno. Una mayor velocidad y un ancho de banda más amplio requieren sistemas de secado proporcionalmente más grandes y más capaces.
• Requisitos del proceso posterior — El diseño de la sección de salida de la línea determina si el producto impregnado se enrollará, se cortará en láminas o se alimentará directamente a una prensa de laminación.
• Espacio disponible para las instalaciones y servicios públicos. — Las líneas de impregnación van desde instalaciones compactas de 15 metros hasta líneas que superan los 100 metros de longitud total. En consecuencia, se debe planificar la capacidad de energía eléctrica, el suministro de aire comprimido y, en algunos casos, el suministro de gas natural.

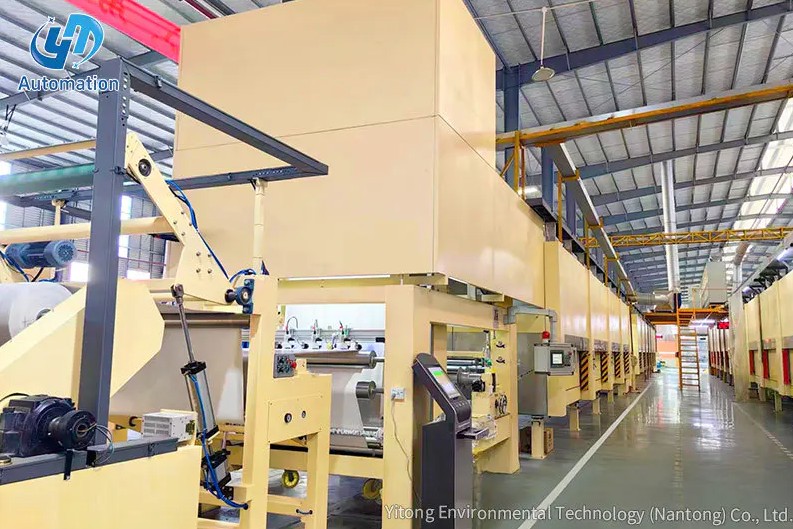

Acerca de Yitong Environmental Technology (Nantong) Co., Ltd.

Yitong Environmental Technology (Nantong) Co., Ltd. es un fabricante profesional especializado en el diseño y producción de Equipos de recubrimiento y secado por impregnación. . Nuestra gama de productos cubre líneas de impregnación y secado de una etapa, líneas de secado y recubrimiento por impregnación de dos etapas, líneas de secado y encolado vertical, y líneas de secado y recubrimiento por impregnación horizontales de la serie YT, una línea de productos que incorpora múltiples innovaciones tecnológicas protegidas por patentes nacionales.

Sobre la base del aprendizaje de pares de la industria nacional e internacional, Yitong avanza continuamente en sus capacidades de ingeniería para ofrecer líneas de impregnación con las ventajas de Ahorro de energía, alta eficiencia y un alto grado de automatización. . Nuestros equipos cuentan con la confianza de clientes en los mercados nacionales e internacionales en las industrias de muebles, pisos, electrónica, filtración y materiales compuestos. Ya sea que necesite un sistema sencillo de una sola etapa o una línea compleja de dos etapas con monitoreo de calidad en línea integrado, Yitong brinda experiencia en ingeniería y calidad de fabricación para satisfacer sus requisitos de producción.

Preguntas frecuentes sobre las líneas de impregnación

¿Cuál es la diferencia entre impregnación y recubrimiento?

El recubrimiento aplica una capa de material sobre la superficie de un sustrato, mientras que la impregnación satura el sustrato para que la resina penetre a través de su espesor. La verdadera impregnación da como resultado un producto en el que la resina se distribuye por toda la sección transversal del sustrato, no solo en la superficie. En la práctica, muchas líneas de impregnación realizan ambas funciones: impregnación profunda de la estructura base combinada con una capa de revestimiento superficial controlada.

¿Qué resinas se procesan habitualmente en las líneas de impregnación?

Los tipos de resina más procesados ​​incluyen resinas de melamina-formaldehído (MF), urea-formaldehído (UF), fenol-formaldehído (PF), epoxi, acrílica, poliuretano (PU) y poliéster. La elección de la resina está determinada por la aplicación: MF para laminados decorativos, PF para laminados industriales y medios de filtración, epoxi para preimpregnados de PCB y acrílico o PU para tejidos y papeles recubiertos especiales.

¿Cómo se mide y controla el contenido de resina durante la producción?

El método tradicional consiste en recolectar una muestra de la línea en funcionamiento, pesarla, secarla en un horno a 150 °C-160 °C durante un tiempo específico y calcular el contenido de resina por diferencia de peso. En las líneas modernas, los sensores NIR en línea miden continuamente el contenido volátil y la distribución de resina en todo el ancho de la banda, enviando estos datos al sistema de control para realizar ajustes en tiempo real a la velocidad de la línea y la presión del rodillo dosificador.

¿Puede una línea de impregnación manejar múltiples tipos de sustratos y sistemas de resina?

Sí, con el diseño adecuado. Las líneas de impregnación de productos múltiples utilizan sistemas de rodillos dosificadores ajustables, variadores de velocidad en todas partes y administración de recetas de PLC para cambiar entre diferentes especificaciones de productos con un tiempo de cambio mínimo. Los procedimientos de cambio de baño de resina, los protocolos de limpieza y el reperfilado de la temperatura del horno son los principales pasos de cambio al cambiar entre sistemas de resina fundamentalmente diferentes.

¿Qué es una etapa B en la producción de líneas de impregnación?

La etapa B se refiere al estado de curado intermedio de una resina termoestable. Después de pasar por el horno de secado de la línea de impregnación, la resina en el sustrato se seca y avanza parcialmente en el curado; es sólida y no pegajosa a temperatura ambiente, pero conserva la capacidad de fundirse y fluir nuevamente cuando se somete a calor y presión en una prensa de laminación. Lograr el nivel correcto de la etapa B es una de las funciones más críticas de la sección del horno de la línea de impregnación. , ya que determina el comportamiento de flujo de la resina durante el prensado final del laminado y, en última instancia, la calidad de la superficie laminada terminada.
